Шаблон специалиста неразрушающего контроля TapiRUS

Шаблон специалиста неразрушающего контроля TapiRUS

Универсальный шаблон специалиста визуального и измерительного контроля "Тапирус" используется при контроле качества сварных швов и соединений и позволяет определять геометрические параметры сварных соединений и поверхностных дефектов.

Скачать Приложение для Android на русском языке

Скачать Приложение для Android на китайском языке

ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ И ДЕФЕКТЫ

Вик на стадии входного контроля

  • толщина стенки
  • глубина коррозионных язв на основном металле
  • глубина коррозионных язв на сварном шве
  • глубина царапины (риски), задира на основном металле
  • угол скоса кромки
  • величина притупления
  • геометрические параметры вмятины

Вик при сборке (подготовке к сборке)

  • cмещение кромок
  • увод (угловатость) кромок
  • зазор в разделке
  • высота прихватки
  • угловое смещение

Вик в процессе сварки (наплавки)

  • cмещение кромок
  • высота корневого (заполняющего) слоя
  • увод (угловатость) кромок
  • угловое смещение

Вик готовых сварных соединений (конструкций)

  • cмещение кромок
  • угловое смещение
  • высота усиления шва
  • высота выпуклости (при сварке разнотолщинных элементов)
  • ширина усиления шва
  • увод (угловатость) кромок
  • глубина западания между валиками
  • неполное заполнение разделки кромок
  • чешуйчатость поверхности шва
  • плавность перехода
  • глубина подреза
  • глубина кратера шва

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Измеряемый параметр Шкала Диапазон,
мм
Предел допускаемой погрешности, мм
Глубина, мм H 0…20 ±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20)
Высота, мм H 0…6 ±0,1
Ширина, мм W 0…55 ±0,1 (в диапазоне 0…10 вкл.), ±0,5 (в диапазоне свыше 10…20)
Зазор, мм N 0…5 ±0,1
Притупление, мм F, G 0…25 ±0,5
Характеристики
Габаритные размеры, мм, не более
(без опор) 120х87х22 ±0,5
(с опорами) 120х87х45 ±0,5
Средняя наработка на отказ, циклов, не менее 55 000 -
Масса, кг, не более 0,22 -
Средний срок службы, не менее 1 года -

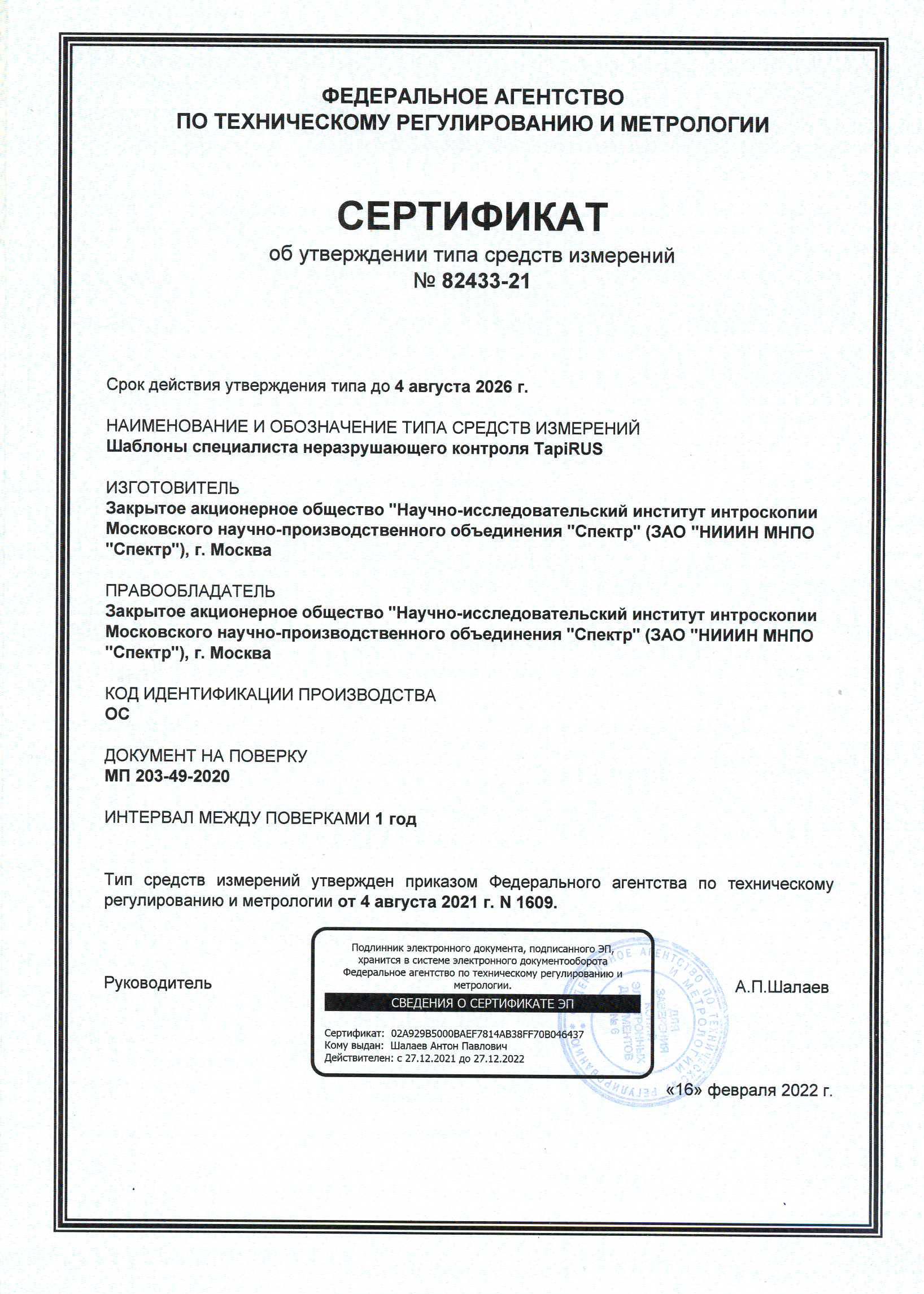

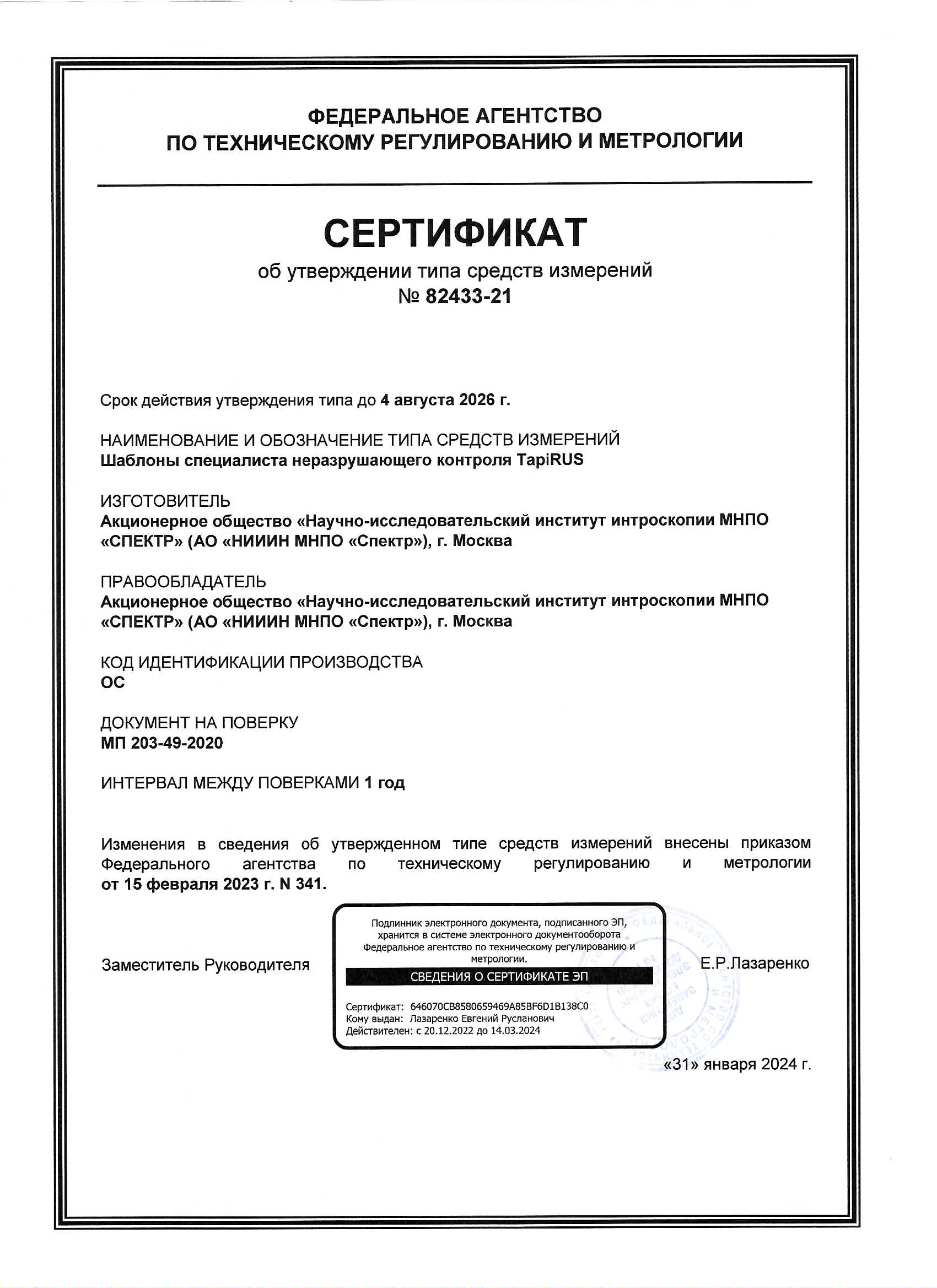

Сертификат



24,000.00 RUBPrice:
