Назначение.

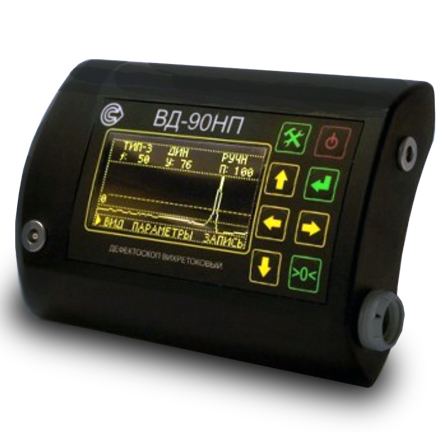

Вихретоковый дефектоскоп ВД-90НП от производителя предназначен для обнаружения поверхностных и подповерхностных трещин в деталях из ферромагнитных и немагнитных материалов и сплавов.
Предназначен для работы в полевых условиях, в т.ч. и в зимнее время года на магистральных трубопроводах, в цеховых условиях депо и ремонтных заводов РЖД,
судостроительных и судоремонтных верфях, авиационной промышленности и других предприятиях машиностроения.

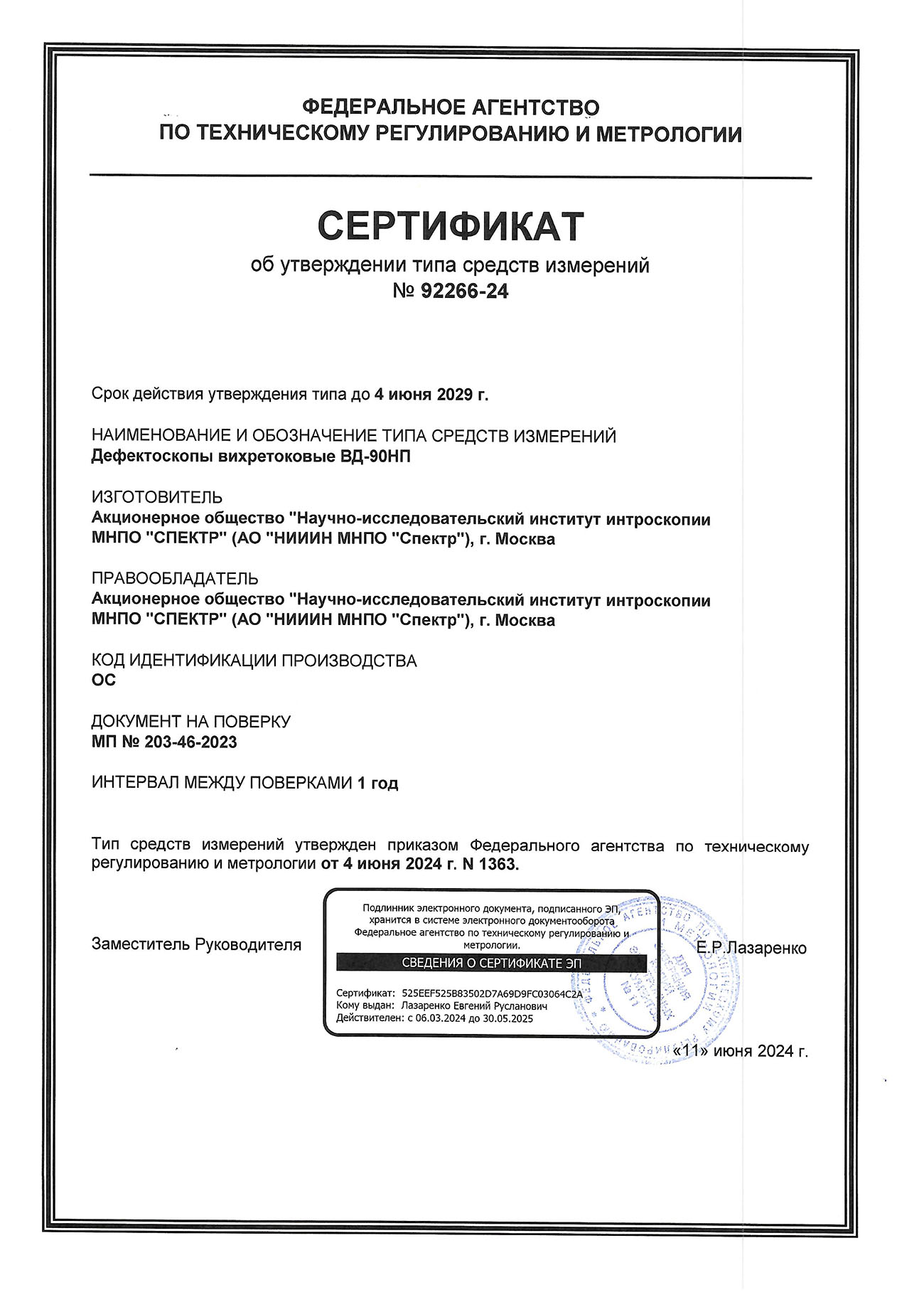

Приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 04.06.2024 № 1363 "Об утверждении типов средств измерений" Вихретоковые дефектоскопы ВД-90НП, выпускаемые в России на предприятии АО «НИИИН МНПО «СПЕКТР», являются утвержденным типом средств измерений, Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений № 92266-24.

Отличительные особенности.

Контроль деталей с шероховатостью поверхности до Rz320;

Способен выявлять дефекты глубиной от 0,1 мм

Угол отклонения преобразователя от нормали к рабочей поверхности до 60º
Диапазон рабочей частоты от 1кГц до 2МГц;

Максимальный рабочий зазор 10мм;

Оснащен модулем беспроводной связи Bluetooth 2.0, который позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20м;

Документирование результатов контроля;

Широкий температурный диапазон от -30ºС до +50ºС;

Высокая степень пыле- и влаго-защищенности IР54;

Небольшие габариты и малая масса позволяют носить дефектоскоп на поясе или на руке.

Порог чувствительности дефектоскопа на стандартном образце:

Материал образца		Порог чувствительноести, мм
	При шероховатости поверхности не более	Ra 6,3	Rz 40	Rz 160	Rz 320
Ферромагнитный	Глубина ИД	0,1± 0,02	0,3± 0,03	-	1,0± 0,1
	Ширина ИД	0,02…0,04	0,03…0,07	-	0,05…0,15
Немагнитный	Глубина ИД	0,1± 0,02	0,3± 0,03	1± 0,1	-
	Ширина ИД	0,02…0,04	0,03…0,07	0,05…0,15	-

Максимальный рабочий зазор между преобразователями и
изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка
дефектоскопа от данного параметра, не более:

Максимальная толщина непроводящего покрытия, мм
Материал образца
Ферромагнитный	Немагнитный
10	3

Базовый комплект поставки вихретокового дефектоскопа ВД-90НП

	электронный блок вихретокового дефектоскопа ВД-90НП	1шт
	преобразователь вихретоковый Иа5.125.052 (Тип- 2)	1шт
	кабель преобразователя	1шт
	зарядное устройство с аккумуляторами	1шт
	ремень крепления на руку	1шт
	образец с искусственными дефектами (ОИД) Иа8.896.104	1шт
	образец покрытия (ОП) Иа8.896.035	1шт
	кейс для хранения и переноски	1шт
	комплект документации	1шт

Дополнительное оборудование и принадлежности

	преобразователь вихретоковый*
	специализированные преобразователи**
	насадки для контроля поверхностей со сложной геометрией*
	образец с искусственными дефектами *
	образец покрытия*
	внешний блок питания
	кабель питания
	внешний батарейный отсек
	чехол для электронного блока
	поясной ремень
	телефон головной
	модуль беспроводной связи Bluetooth
	ноутбук с установленным расширенным ПО
	карманный ПК с установленным расширенным ПО
	беспроводной принтер

*из прилагаемой номенклатуры

** разрабатываются и изготавливаются по требованиям заказчика
